橡膠空氣彈簧是一種由橡膠、網線貼合成的曲形膠囊。膠囊兩端部需用兩塊鋼板相連接,形成一個壓縮空氣室。橡膠與網線本身不提供對負荷的承載力,而是由充入膠囊內的壓縮空氣來完成。運用于汽車、火車、工業機械等各領域,具有減震、緩沖的作用。

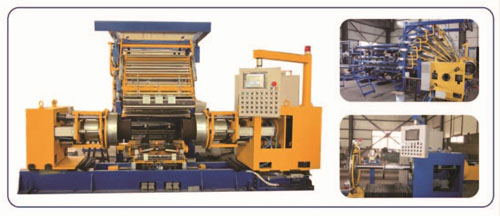

空氣彈簧成型機是將空氣彈簧所需的橡膠半部件進行導開、裁斷、貼合、壓實、成型,完成空氣彈簧囊胚成型的一組成套設備,一般分為:一段成型機、二段成型機和腰帶成型機。
小曲囊式氣囊的成型僅需一次成型,在一段成型機上實現貼合與成型工序。大曲囊式氣囊的成型需分二次完成,在一段成型機上實現貼合,在二段成型機上實現成型。
1、一段成型機
一段成型機是以貼合和成型為一體的結構形式,適用圓柱型成型機頭,通過供料架輸送不同類型簾布,經貼合、壓實,再按工藝要求扣圈、反包壓合成型,很方便完成各種規格的空氣彈簧成品生產。該設備是采用指形正包、膠囊反包的結構,使得鋼圈定位準確,簾布正包收縮均勻,反包密實、光整。在自動控制方面采用PLC自動控制和觸摸屏技術,能進行手動、半自動和全自動程序控制操作。采用交流伺服控制,增加人機操作界面,可以監控顯示每一個步序環節,并能存儲多種規格數據供隨時調出,參數的修改調整也更加方便簡捷,還具備設備故障診斷與提示功能。隨機可查閱操作、維護及使用說明等I/O遠程轉送信息。
2、腰帶成型機
腰帶定型機主要用于腰帶式氣囊中間鋼圈的成型。腰帶定型機由胎圈放置器、兩半環、胎圈傳遞器、卡盤、壓輥組、整體底座、氣動管路系統和電氣控制系統等部分組成。該設備是采用兩半環結構,保證中間鋼圈準確、有效的與簾布壓實。在自動控制方面采用PLC和觸摸屏技術,提高了設備的自動化水平,降低了生產工人的勞動強度,保證了產品的連續生產質量。主機采用伺服電機控制,保證了貼合的精度,觸摸屏可以監控顯示每一個步序環節,并能存儲多種規格數據供隨時調出,參數的修改調整也更加方便簡捷,還具備設備故障診斷與提示功能。隨機可查閱操作、維護及使用說明等I/O遠程轉送信息。
項目內容 | 技術指標 | ||
設 備 參 數
| 1# 成 型 機 | 成型機頭直徑范圍 | Ф240~Ф750mm |
扣圈直徑范圍 | Ф200~Ф650mm | ||
成型機頭寬度范圍 | 150~650mm(機頭寬度max50可調) | ||
成型機頭中心環調整范圍 | Max 50mm | ||
主軸中心高度 | 900mm | ||
成型機頭中心線至機箱前端面 | 1100mm | ||
壓輥壓力調整范圍 | 0.20~0.35MPa | ||
供應簾布卷寬度 | 350~1100mm | ||
供應簾布卷最大直徑 | 400mm | ||
簾布寬度 | 250~1000mm | ||
簾布供料軸尺寸 | 30×30mm | ||
墊布卷軸尺寸 | 30×30mm | ||
外形尺寸(長X寬X高) | 4550X5200X2500mm | ||
2# 成 型 機 | 成型機頭直徑范圍 | d3:Ф280~Ф380mm | |
d4:Ф450~Ф800mm | |||
成型機頭寬度范圍 | 150~650mm | ||
主軸中心高度 | 900mm | ||
成型機頭中心線至機箱前端面 | 1100mm | ||
壓輥壓力調整范圍 | 0.20~0.35MPa | ||
外形尺寸(長X寬X高) | 2050X5200X2500mm | ||
3# 成 型 機 | 鋼絲圈鎖定鼓直徑范圍 | Ф240~Ф750mm | |
鋼絲圈鎖定鼓寬度范圍 | 150~650mm | ||
中間鋼絲圈直徑范圍 | Ф240~Ф850mm | ||
主軸中心高度 | 940mm | ||
成型機頭中心線至機箱前端面 | 1100mm | ||
壓輥壓力調整范圍 | 0.20~0.35MPa | ||
主軸轉速 | 30~160rpm | ||
外形尺寸(長X寬X高) | 2050X4500X2200mm |
